NWP系列
NWP系列防爆型壓力式溫控器（以下簡稱溫控器）是根據GB3836.8-2003?爆炸性氣體環境用電氣設備 第8部分：“n”型電氣設備?的規定“n”型結構，其防爆標志為ExnCIIAT1,適用于工廠存在或可能存在ⅡA級，T1組可燃性氣體、蒸氣與空氣混合形成的爆炸危險場所，作為電冰箱溫度自動控制之用。
溫控器在下列環境條件能可靠地工作：
a. 海拔高度不超過
b. 環境溫度：-30℃～+55℃；
c. 周圍環境相對濕度不大于95%(+
d. 振動應不大于
e. 沖擊應不大于
f. 存在有ⅡA級，T1組可燃性氣體，蒸氣與空氣混合形成的爆炸性氣體混合物的Ⅱ區場所場所；
g. 對G充入方式溫控器，必須滿足：
主體環境溫度Ts>感溫部溫度Tb
毛細管感溫長度≥

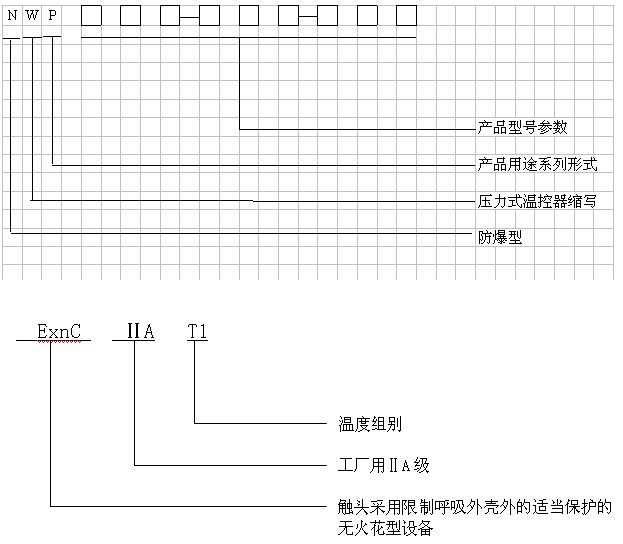

2．1 型號及防爆標志含義
2．2 基本參數
2．2．1 額定電壓：AC130V、AC250V、DC40V；
2．2．2 額定電流：（0.5）、1、2、4、5、6、8、10、（15）A；
2．2．3 額定頻率：50Hz或60Hz；
2．2．4 停機溫度：-40℃～+40℃；
2．2．5 溫度調節范圍：最大
2．2．6 開機溫度：-40℃～+40℃；
2．2．7 開停溫差：2.5～40℃；

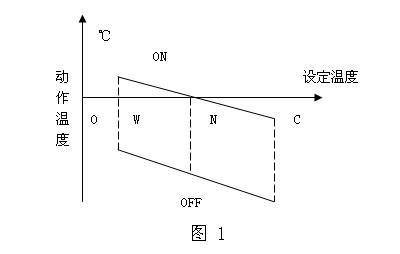

2．2．8 溫度特性見圖1。
3 結構說明

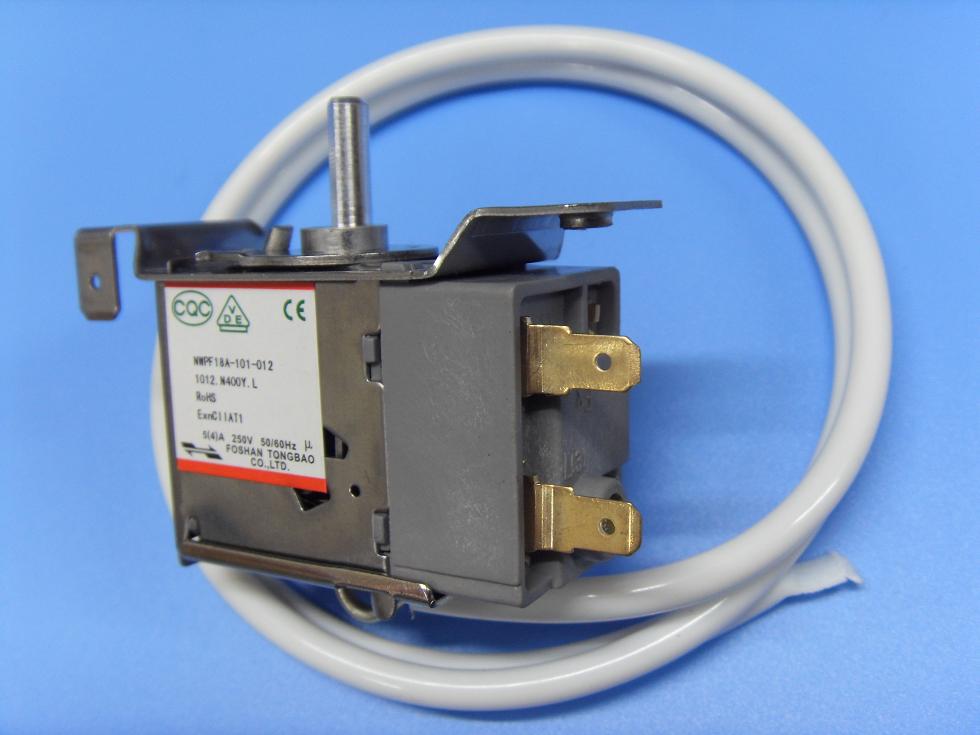

3．1 防爆型溫控器是由開關盒、感溫部分、毛細管、波紋管、調節機構、端子等組成。

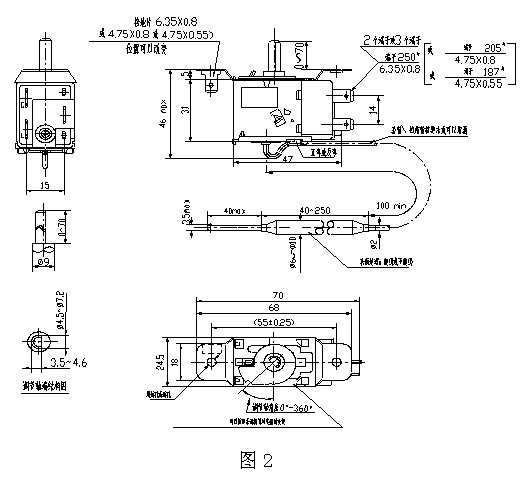

3．2 開關盒外殼是由耐熱塑料UP或PBT做成，它構成一個防爆腔，其外型結構及安裝尺寸見圖2
3．3 溫控器是通過調節軸調節控制溫度范圍。
3．4 溫控器有接線端子、接地片，通過插帽與電纜連接。
4 防爆要點
4．1 在進行溫控器結構設計時充分考慮了當爆炸性氣體混合物侵入其開關盒內部，因溫控器開關觸頭點燃時，不致引起溫控器外部爆炸性氣體混合物的宗旨，從外殼的結構及限制外殼的最高表面溫度等關鍵條件著手，確保溫控的防爆性能。
4．2 溫控器端子與端子之間的電氣間隙不小于
4．3 溫控器接地是保證其安全的重要措施，接地端子設在支架上。
5 安裝注意事項
5．1 溫包的安裝：對G充入方式，要保證感溫部前端毛細管長度
5．2 感溫部安裝：外部壓力不得超過3Mpa；彎曲毛細管半徑應在
5．3 主體安裝：用螺母擰緊溫控罩及套筒；應該安裝在無水滴的地方；粘接劑封口螺釘，不要隨意擰動，以免改變動作溫度；安裝旋扭時，不要敲擊，以免造成損壞。
5．4 安裝過程中，溫控器如掉落在地上或受強烈撞擊，必須重新檢查該溫控器動作溫度及外殼機械結構，確認其符合要求后方可使用。
5．5 溫控器端子與插接帽連接必須可靠。
6 貯藏
溫控器貯藏在干燥、通風、無腐蝕性物質的倉庫中。
