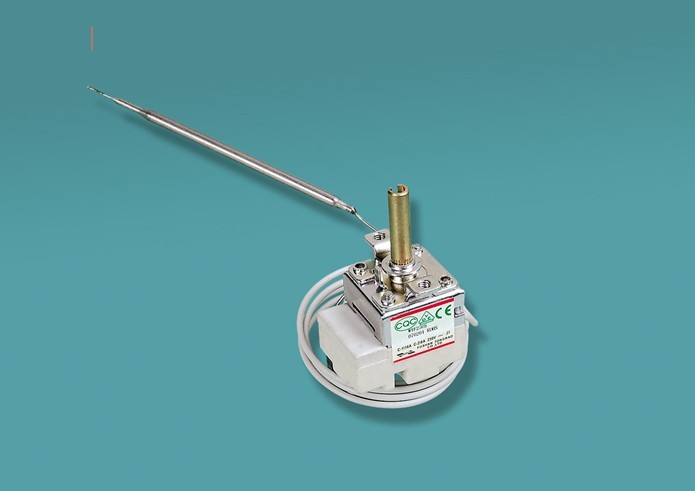

WYF系列
WYF系列
適用范圍：
WYF系列溫控器具有控溫精度高，控溫范圍大，觸點容量大，安全性能好，體積小，采用陶瓷開關盒等特點。主要用于電熱控制，如電熱水器、電開水器、滾筒式洗衣機、電烤箱等，也可以用于室溫控制及制冷控制。

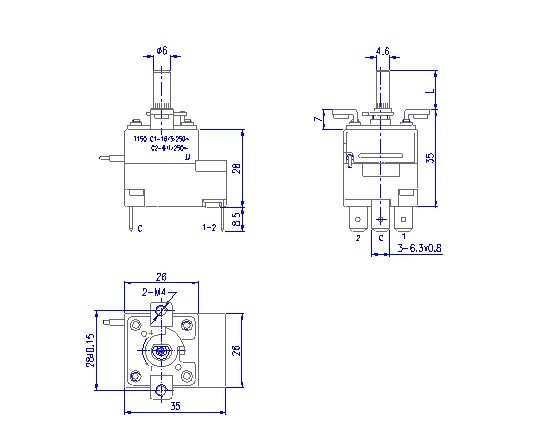

外形尺寸：

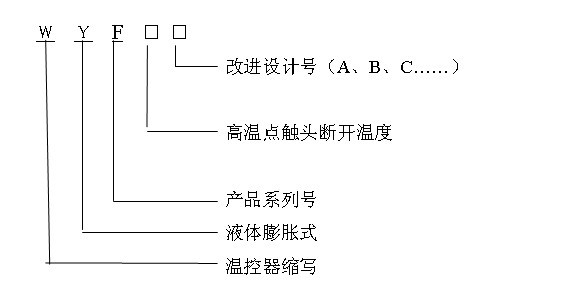

型號意義：
技術參數：
◎開關額定電流及額定電壓
C-1：16（3）A AC 250V
C-2：6（1）A AC 250V
◎溫度范圍：max
◎公差范圍：3～12
◎開停差：1～17
◎絕緣電阻：＞
◎電氣強度：2000V.AC 1min（常態）
◎壽 命：＞40000
◎響應速率：≤
◎調節軸力矩：＜40N.cm
◎主體最高耐溫：
◎開關型式： 單刀單擲（S.P.S.T）、 單刀雙擲（S.P.D.T）
安全認證：
安裝和使用說明：
6.1安裝時應保證毛細管最小彎曲半徑在10mm以上，以免毛細管斷裂。
6.2主體安裝：連接螺釘?shù)陌惭b長度，應充分考慮絕緣距離；應該安裝在無水滴的地方；粘結劑封口螺釘不要隨意擰動，安裝時避免感溫筒（感溫包）和主體受壓變形，以免改變動作溫度，甚至使溫控器失效。
6.3感溫筒（或感溫包）應全部處于被測介質溫度場中。
6.4 溫度特性測試時，應在25℃的環境溫度下進行，否則，應對動作溫度進行修正。測試時，感溫筒應全部浸入測試介質中，毛細管浸入測試介質的深度為50±30mm，介質溫度變化速率不大于1℃/min，溫度場不均勻度應小于0.2℃。
6.5安裝過程如掉落地上或受強烈撞擊，必須重新檢查該溫控器動作溫度，符合要求后方可使用。
6.6為防止在十分偶然的情況下，感溫筒內工質泄漏導致接點常通，溫控器要與其他溫度保護器串聯使用。
6.7因調節軸旋轉時有少量軸向運動，故旋鈕與底盤之間要有一定間隙，以免影響轉動。
