KSD301系列
KSD301系列突跳式溫控器是小型（碟片直徑1/2英寸）帶外殼的雙金屬片溫控器；單刀單擲，工作于阻性負載下。廣泛應用于咖啡壺、飲水機、多士爐、微波爐、電暖器、便攜式冰箱等多種小型家電中作為溫度控制或溫度保護之用，是加熱類小家電中的重要器件。

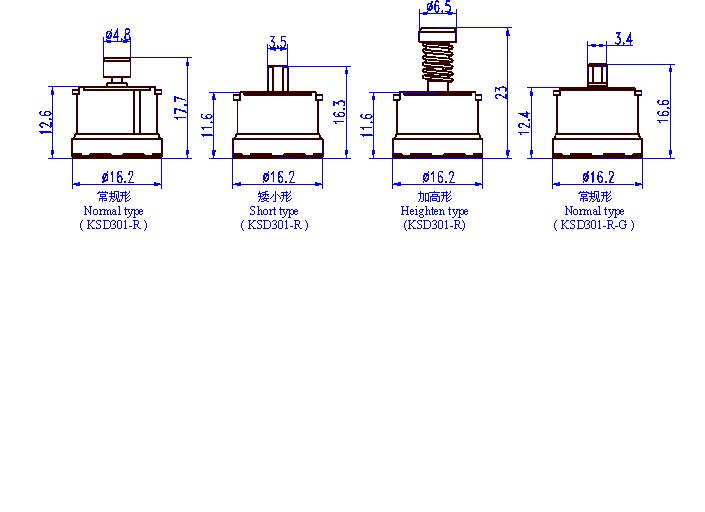

按照不同的結構和用途，KSD301系列產品劃分為KSD301(-V)、KSD301-G、KSD301-R、KSD301-R-G四個子系列。
1.1.1 額定電流（阻性） Rated current: 5A , 10A , 16A (resistive)
1.1.2 端子間電阻 Resistance Between Terminals
Below
1.1.3 絕緣電阻 Insulation Resistance
用DC500V絕緣電阻表加額定電壓DC500V測定大于
With a DC 500V megger, borne DC 500V, the tested value is over
1.1.4 電氣強度 Dielectric Strength
帶電金屬部件與非帶電金屬部件之間能承受接近正弦波的2000V（加強絕緣型為3750V） 50Hz交流電壓歷時一分鐘的耐壓試驗，不擊穿，無閃絡。
Parts between electriferous components and non-electriferous ones can bear 2000V (3750V for Reinforced insulation type) 50Hz AC current, which is nearly sine wave, for one minute as bearing test. Resulted no breakdown, no flashover.
1.1.5 溫度特性類型 Class of Temperature Characteristics
常閉、常開、手動復位、一次動作。
Normal close, normal open, manual reset, one-shot
1.1.6 最高動作溫度 Max. OT: 220°C
1.1.7 耐熱溫度 Tmax
? 接地方式：通過溫控器金屬外蓋與設備接地金屬部件相連。
? 溫控器應工作于空氣相對濕度不大于90%、無腐蝕性氣、可燃性氣體和導電塵埃存在的一般室內環境。
? 溫控器采用接觸感溫時，應使其封蓋緊貼被控器具的發熱部位，并應在封蓋感溫表面涂上導熱硅脂或其他性能類似的導熱介質。
? 溫控器通過接觸液體或蒸汽感溫時，建議采用不銹鋼封蓋的產品，并應有可靠的防漏措施，以免液體滲到溫控器絕緣部件上。
? 不可把封蓋頂部壓塌或使其變形，以免動作溫度改變或影響其他性能。
? 不得讓液體滲入溫控器內部！殼體必須避免受到過大的力以防止出現裂紋；殼體應保持清潔，防止導電物質污染，以免因絕緣性能降低而發生短路擊穿。
? 使用過程不能折彎接線端子，否則將影響電氣連接的可靠性。
